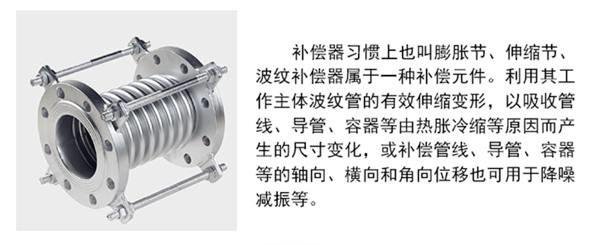

波紋補償器是有U型波紋管制成的一種管道常用補償元件，可應用于各種類型的管道中。由于熱應力引起的機械運動或位移，補償量大，使用壽命長，安裝方便。

這些優勢使現代工業成為管道生產線上不可或缺的配件。對于熱管的設計，為了保證管道在工作條件下的穩定性和安全性，正確設置熱膨脹補償裝置是非常重要的。通用補償器有：Π型補償器，套筒式補償器，平衡型補償器，球型補償器，波紋補償器等。

波紋補償器的應用

Π型補償器是控制熱膨脹最成熟的方法。它基本上通過管道的固有柔韌性解決了管道的熱膨脹問題。投資少，使用安全，但補償量小，鋼耗大，熱損失和壓力損失大。 套筒式，平衡型和球型補償器填料容易松動，容易泄漏。

由于波紋補償器具有優越的補償性能，近年來已廣泛應用于冶金，石化，電力等領域。波紋補償器的工作原理非常簡單，就是不銹鋼板制成的一種卷曲折筒體具有縮短、伸長和偏轉的能力。波紋補償器就是一組卷曲的筒體組合

波紋補償器可分為兩種類型：約束型和無約束型。對于無約束波紋補償器，靜態推力必須由管道上的固定裝置或連接到管道的設備承擔。在設計中，約束類型的補償器考慮由使用壓力（即，盲板力）引起的推力由用于約束波紋補償器的金屬部件接收，而不是作用在管道上。

波紋補償器的分類

無約束波紋補償器型號包括：

（1）軸向型：主要吸收軸向位移和少量橫向或角位移。

（2）外壓軸向型：吸收軸向位移。

（3）自由復式型：吸收大的軸向位移和一些橫向位移和角位移。

約束型波紋補償器具有：

（1）鉸鏈型：吸收角位移。

（2）復式鉸鏈式：吸收橫向位移。

（3）單拉桿式：吸收橫向位移。

（4）復式拉桿型：吸收橫向位移。

（5）曲管壓力平衡型：吸收軸向和橫向位移。

（6）直管壓力平衡型：吸收未設置主固定支架的直管段的軸向位移。
